美国M60A1坦克火控系统(3)

时间:2012-07-05 10:02 责任编辑: 来源: 点击:

  M16型弹道计算机可以修正由定起角、车体倾斜、炮膛磨损、垂直视差、炮管下垂、距离和弹种诸因素产生的垂直误差以及由水平视差、车体倾斜等因素产生的水平误差。该计算机是一种机电模拟式计算机,采用具有10个抽头的电位计来分段模拟距离和高低角的关系,将这种关系近似地用10条直线段表示。模拟任一种弹种所需要的电位计以插入装配件的形式封装,当使用新弹种时模拟新弹种的弹道所需的电位计能很容易地制造和安装。

点击查看更多图片

  3.弹道修正传感器

  (1)倾斜装置该装置为一悬挂的铝摆,利用两块永久磁铁来阻尼铝摆的振动,用来产生模拟炮耳轴倾角的正弦和余弦电压信号。

  (2)等效全装药开关装置系用来补偿炮膛的磨损,将火炮每射击一次的信号与弹种信息结合起来,其累计信息就相当于炮膛磨损量。

  4.火炮稳定和控制系统

  M60A1坦克中使用卡迪拉克·盖奇公司(CadillacGageCo.)生产的电液式双向炮控稳定系统,其高低向和方位向的最低速度都可达到0.3mrad/s。

  原理与特点

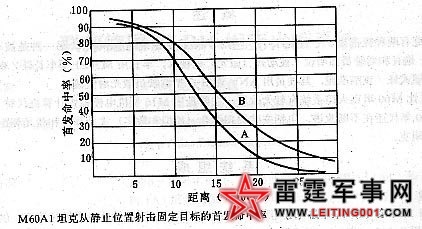

  该火控系统用合像式光学测距仪测量目标距离,测量误差随距离的增大而增加,并且当能见度差时不能使用,只能依靠车长估测距离,发射1发弹来作校射修正,不容易完成快速、精确射击的任务。该火控系统未配备目标角速度传感器,因此只适合射击固定目标,其首发命中率如图所示。
